Depuis que la fibre optique est devenue la star des foyers connectés, planifier correctement son installation n’a rien d’anodin. Le diamètre de la gaine revêt une importance clé pour garantir la rapidité et la durabilité de la connexion. Ni trop large, ni trop serré : la bonne dimension fait toute la différence. Les anecdotes de bricoleurs le confirment : un choix de gaine inadapté peut transformer un projet simple en casse-tête interminable. Ce guide offre un éclairage complet pour poser une fibre dans les règles de l’art et éviter les galères de dernière minute. À travers ce panorama, toutes les subtilités autour du tube optique, de la protection du câble, des normes d’installation et des façons de planifier un réseau à la maison seront passées au crible, pour faire rimer technologie, sécurité et tranquillité.
- 🔎 Bien choisir le diamètre de la gaine pour la fibre optique assure performance et longévité.
- 📐 Privilégier un minimum de 20 mm en intérieur et 40 mm en extérieur pour éviter pincements et contraintes.
- 💡 Les normes d’installation, type NF C 15-100, fixent des standards précis pour une protection du câble optimale.
- 🛠️ La souplesse, la couleur et la résistance de la gaine influencent l’aisance d’installation et la conformité.
- ⭐ Anticiper ses besoins (futur réseau, domotique) simplifie la planification et évite les mauvaises surprises.
- ⚡ La compatibilité des câbles et des gaines reste le pilier d’une installation fibre réussie.
- 🌱 Une bonne préparation réduit durablement le risque de coupure et de perte de signal.

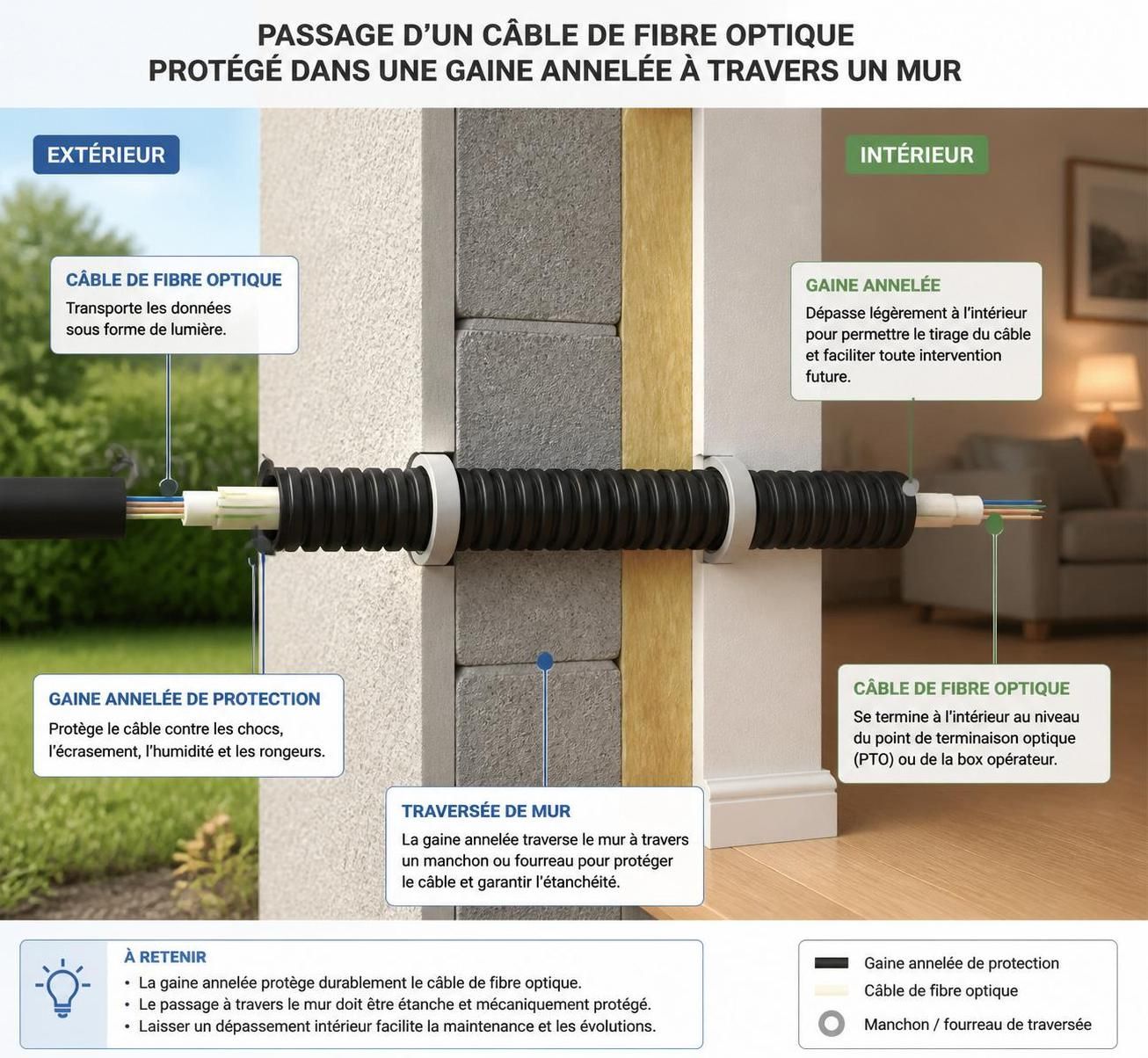

Pourquoi protéger la fibre optique avec une gaine adaptée ?
Installer la fibre optique à la maison, c’est aller au-delà du simple branchement. L’un des points essentiels de la planification réseau réside dans le choix d’une gaine adaptée. Mais pourquoi cette étape s’impose-t-elle dans tous les guides d’installation ?
Le câble fibre optique possède une structure très fine et fragile, bien différente d’un simple fil électrique. Son cœur de verre, aussi discret qu’exigeant, ne tolère ni pliages prononcés, ni pressions mécaniques mal réparties. Un virage trop sec à travers une cloison ou une gaine trop étroite peuvent suffire à atténuer, voire rompre le signal lumineux. Conséquence ? Coupe du flux, internet au ralenti, appels vidéo entrecoupés… et souvent, des interventions techniques bien plus coûteuses que prévues.
Utiliser une gaine adaptée représente donc le socle d’une protection physique garantissant la longévité de l’installation. Plus concrètement, la gaine va :
- 🛡️ Protéger le câble de la poussière, de l’écrasement ou des petits chocs du quotidien
- 🔄 Organiser et guider le passage du câble dans les cloisons, plinthes ou faux-plafonds
- 🚫 Réduire les risques de frottement et d’abrasion sur de longues distances
- ✅ Respecter les normes d’installation et sécuriser les futurs diagnostics de connexion
La souplesse de la gaine annelée, comme l’ICTA très répandue, facilite aussi le tirage du câble dans des passages parfois sinueux. Un installateur chevronné racontera volontiers combien un fil de tirage intégré à la gaine évite des heures de galère – et des jurons en cascade – lorsque le câble doit traverser plusieurs pièces.
Pour toutes ces raisons, le choix de la gaine, en adéquation avec le diamètre attendu et le type de fibre, n’est jamais une étape à prendre à la légère. L’expérience montre que bien anticiper ce détail lors de la planification réseau, c’est déjà sécuriser la performance future du foyer.
Comment choisir le diamètre de gaine idéal pour la fibre optique ?
La question du diamètre de gaine pour la fibre optique revient sans cesse sur les forums et lors des chantiers : une gaine trop fine complique l’installation, une gaine surdimensionnée alourdit le budget et prend de la place. Mais par où commencer ?
Le fil rouge reste la « règle x3 », qui conseille un diamètre intérieur de gaine au moins trois fois supérieur à celui du câble à faire passer. Cela permet de tirer la fibre sans l’abîmer, d’ajouter un fil de tirage, voire de prévoir de futurs câbles pour la domotique ou la vidéosurveillance.
| Type de câble 📏 | Diamètre du câble (mm) 🧵 | Diamètre de gaine recommandé (mm) 🎯 |
|---|---|---|
| Monofibre | 2 à 4 | 20 minimum |
| Câble multifibre | 8 à 12 | 25 à 32 |
| Câble extérieur noir | 6 à 8 | 40 (TPC) |
Le diamètre de 20 mm apparaît comme le minimum recommandé pour la plupart des installations intérieures, tandis que le 25 mm est l’option polyvalente conseillée lorsque le doute subsiste ou si d’autres usages sont anticipés.
Pour l’extérieur, le TPC vert de 40 mm s’impose comme référence auprès de nombreux opérateurs et artisans, grâce à sa résistance aux aléas climatiques et à sa visibilité sur le terrain.
Penser à intégrer une marge de sécurité, particulièrement en rénovation où les tracés sont imprévisibles, évite les mauvaises surprises au moment du passage du câble. Après tout, mieux vaut une gaine un peu trop large, qu’une installation totalement bloquée !

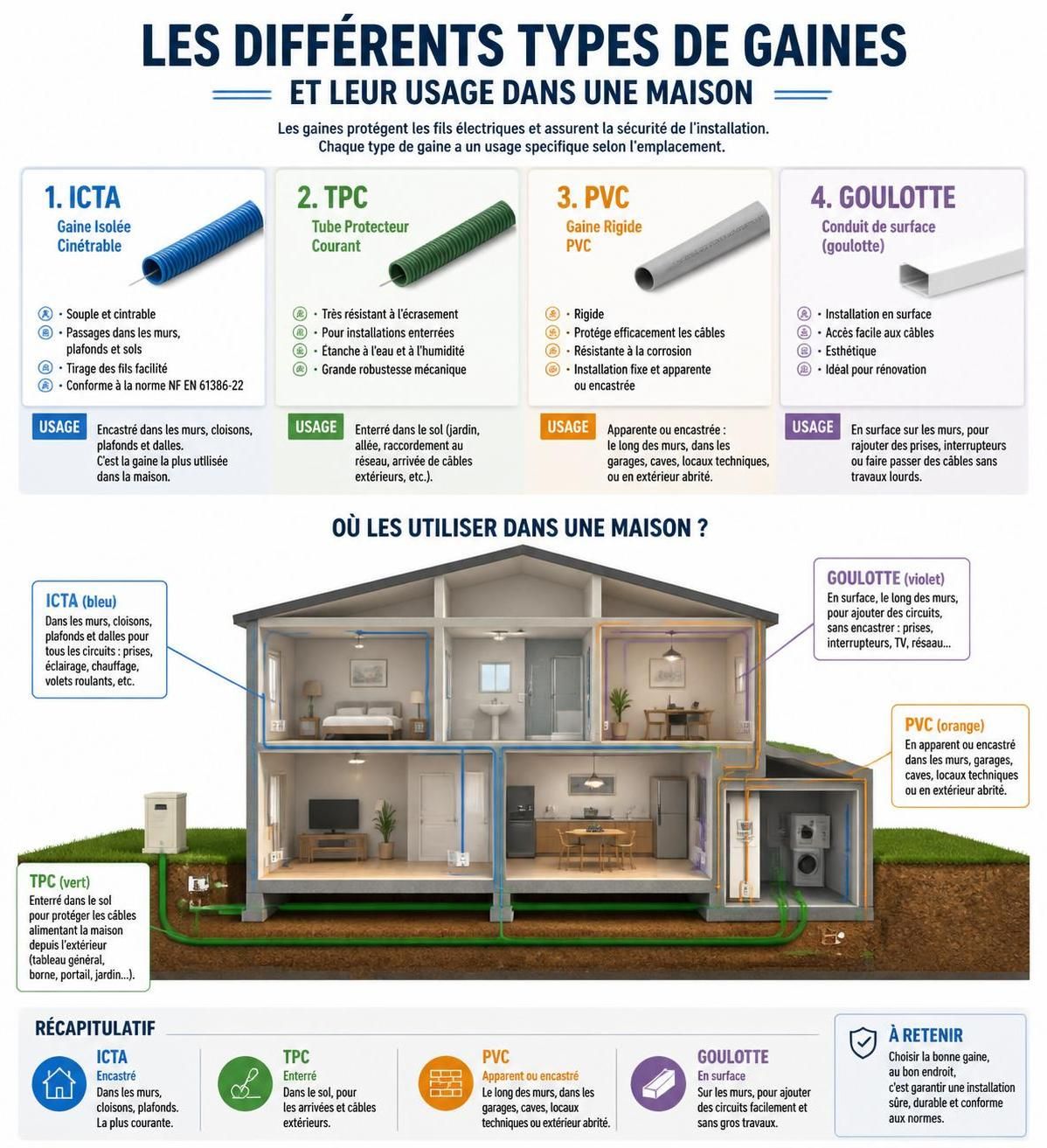

Dans quel cas opter pour une gaine ICTA, TPC ou goulotte ?
Pas évident de s’y retrouver parmi tous les types de gaines proposés en magasin : ICTA, TPC, PVC, goulotte… Chaque modèle possède ses avantages selon la pièce et l’environnement.
Pour l’intérieur, la gaine annelée ICTA (souple et difficilement inflammable) reste la star des électriciens pour faire passer le câble fibre optique à travers les cloisons ou plafonds. Elle offre un bon compromis solidité/souplesse, facilitant le passage du tire-fil et évitant les pincements.
En apparent, surtout dans un logement ancien, les goulottes plates ou d’angle permettent de glisser la fibre le long d’un mur ou d’une plinthe. Leur atout : elles se font discrètes et s’installent sans gros travaux, tout en offrant une certaine protection contre les chocs.
Pour l’extérieur ou la traversée de terrains, la TPC verte, solide, résiste aux intempéries : elle se reconnaît à son code couleur, obligatoire sur les réseaux télécoms. Sa solidité permet de tirer un câble sur plusieurs dizaines de mètres sans souci.
- 🏡 Gaine ICTA pour la maison, souple et pratique à passer partout
- 🔲 Goulotte plate pour des passages visibles mais esthétiques
- 🌳 Tube TPC pour le jardin, résistant à l’humidité et aux UV
Alors, la règle : pas de passage de fibre sans gaine adaptée à l’environnement, sous peine de voir la connexion ralentir ou de subir des pannes à répétition.
Pour aller plus loin sur ces choix techniques, ce guide spécialisé répond à toutes les questions sur le diamètre de gaine conseillé selon différents types d’installations.
Normes, couleurs et compatibilité : les règles à respecter
Tout projet de fibre optique réussie passe par le strict respect des normes d’installation. Le diamètre de la gaine, ses caractéristiques et même sa couleur sont normés et suivis à la lettre par les professionnels du secteur.
La norme NF C 15-100 pose le cadre : la gaine annelée ICTA doit posséder un diamètre intérieur adapté au nombre de câbles, être difficilement inflammable et résister à l’écrasement. Son marquage atteste de sa conformité, critère que les installateurs vérifient systématiquement lors des contrôles.
La couleur a aussi son importance dans la protection du câble fibre. Le vert signale un réseau de télécommunications, rouge l’électricité, bleu pour l’eau et jaune pour le gaz. Du côté des opérateurs, il existe des habitudes (ex : gaine verte pour Orange, bleue pour SFR), facilitant le repérage lors de futures interventions.
La compatibilité ne se limite pas à la dimension : elle inclut aussi les conditions d’environnement (résistance UV, humidité), et la nécessité d’un passage arrêté sans angles serrés. Les accessoires d’aide au passage (lubrifiant, tire-fil) sont de véritables alliés lorsqu’une gaine est déjà occupée.
- 🟢 Vert : réseaux fibre optique et télécom
- 🔴 Rouge : électricité
- 🔵 Bleu : eau
- 🟡 Jaune : gaz
Veiller à la conformité dès la planification permettra, en cas de revente ou d’extension, d’éviter les travaux de remise aux normes coûteux et les dysfonctionnements.
Comparateur interactif des diamètres de gaines pour fibre optique
| Diamètre (mm) | Configuration(s) | Compatibilité fibre | Avantages | Points de vigilance | Plus d’infos |
|---|
Anticiper ses besoins : prévoir pour les évolutions du réseau domestique
Lorsqu’on tire une nouvelle fibre, l’erreur la plus fréquente reste de choisir un diamètre de gaine juste suffisant pour le câble du moment. Or, avec la domotique, la multiplication des écrans, ou encore l’essor du télétravail depuis 2026, il devient critique de prévoir l’agrandissement de son réseau — et d’anticiper le passage de câbles complémentaires.
Un logement équipé d’une gaine fibre de 20 mm ne pourra pas accueillir facilement une nouvelle paire Ethernet ou un fil de liaison pour panneaux photovoltaïques. Face à la rapidité des innovations domestiques, le surdimensionnement devient une marque de bon sens et un vrai gage de sérénité.
On conseille donc systématiquement de choisir un diamètre supérieur à la stricte nécessité. Une astuce régulièrement validée sur les forums et dans les retours d’expérience d’électriciens : intégrer « une gaine en réserve », prête à accueillir de nouveaux câbles à l’avenir, évite les reprises fastidieuses de travaux.
- 📶 Installer une gaine supplémentaire lors de travaux de rénovation
- 🚲 Tirer les câbles domotiques en parallèle
- 💡 Penser aux évolutions de consommation énergétique (borne de recharge, etc.)
Ce principe simple, relayé par des artisans ayant connu des mauvaises surprises d’imprévision, s’avère plus que jamais d’actualité en 2026. Le coût supplémentaire d’un diamètre de gaine supérieur se compense largement quand il s’agit d’éviter des démarches de réinstallation.
Études de cas : exemples réels d’installations fibre réussies (et ratées)
Chaque maison, chaque appartement, chaque chantier cache sa propre histoire de planification réseau et de diamètre de gaine. Les anecdotes pleuvent, certaines cocasses, d’autres beaucoup moins…
Chez les Martin, dans un quartier résidentiel, trop confiants, ils avaient opté pour une gaine de 16 mm, pensant suffire pour un seul passage de fibre. Verdict : impossible de faire passer un câble multifibre lorsque la box a changé, la gaine étant déjà pleine. Obligés de casser les cloisons et d’envoyer un technicien, les travaux se sont éternisés, pour un gain de performance inexistant.
A contrario, un couple ayant rénové une bâtisse ancienne avait prévu deux gaines de 25 mm parallèles, l’une pour la fibre optique, l’autre laissée libre pour l’avenir. Quelques années plus tard, les besoins ont évolué : branchements domotiques, nouvelles caméras de surveillance – tout a pu se faire sans retoucher une seule cloison.
On note aussi le cas d’une installation en centre-ville réalisée avec une TPC extérieure de 40 mm prévue pour accueillir plusieurs logements. Résultat : moins d’interventions au fil des ans, un entretien facilité, et la fierté d’avoir pensé aux générations futures.
- 🛑 Ne jamais installer de gaine inférieure à 20 mm, quitte à voir plus grand
- 👩🔧 Préférer une gaine « doublée » lors de la rénovation
- 🏢 Privilégier la gaine TPC de 40 mm sur les projets collectifs
Les retours d’expérience valident donc que l’adage « qui peut le plus peut le moins » s’applique parfaitement au monde de la fibre.
Besoin de conseils plus poussés ? Retrouvez toutes les astuces et des témoignages sur l’abonnement fibre à prix malin pour concilier budget travaux et choix technique.
Installer et faire passer la fibre facilement : techniques, pièges et astuces
Bien installer sa gaine, c’est éviter la majorité des incidents à venir : câble coincé, angles trop serrés, gaine bouchée par de la poussière ou un vieux fil oublié… Mieux vaut mettre toutes les chances de son côté.
- 🎣 Utiliser systématiquement un fil de tirage (nylon ou aiguilles métalliques) pour guider la fibre du début à la fin du tracé
- 🧴 Un peu de lubrifiant à câble aide à franchir les passages les plus tortueux
- 🏗️ Penser à la pose lors du montage de cloisons pour éviter de tordre la gaine au passage
- 🚪 Bien sécuriser les sorties pour ne pas abîmer le câble lors du tirage ou du déménagement de meubles
- ☂️ Toujours penser à l’étanchéité pour la partie extérieure, à l’aide de colliers ou de bouchons adaptés
L’essentiel : rester méthodique, suivre chaque étape en vérifiant la continuité de la gaine d’un bout à l’autre. En rénovation notamment, demander l’aide d’un professionnel peut éviter l’irréparable.
Si la gaine se révèle trop petite ou détériorée, il ne faut jamais forcer ni coincer la fibre. Un remplacement, même tardif, coûtera toujours moins cher qu’un dépannage de fibre cassée.
Pièges classiques et erreurs fréquentes lors de la planification réseau
La planification d’un réseau de fibre n’échappe pas aux pièges les plus communs, souvent sous-estimés au départ. Qui n’a pas reçu le fameux « désolé, la gaine est trop petite » lors du passage du technicien ?
- ❌ Gaine non conforme (trop fine, trop rigide, trop courte)
- ❌ Oublier la règle x3 et sous-estimer le besoin de volume pour d’autres câbles
- ❌ Angles trop serrés, rendant le passage de la fibre impossible
- ❌ Gaine inutilisée obstruée par poussière ou débris
- ❌ Mauvais repérage des couleurs, occasionnant des interventions inutiles de maintenance
Réussir sa planification, c’est donc accepter de voir plus large : prévoir l’évolution future du réseau domestique comme la simplicité d’entretien.
Le terrain regorge d’exemples illustrant les avantages d’une anticipation réfléchie versus un bricolage à l’économie. Mieux vaut quelques euros de plus à l’achat qu’heures de travail perdues et frustration lors de la mise en service.
Questions fréquentes : installation fibre et choix du diamètre de gaine
Quel diamètre de gaine faut-il en intérieur pour la fibre optique ?
En intérieur, il est recommandé d’utiliser une gaine ICTA de 20 mm au minimum, et de privilégier 25 mm pour plus de confort lors du passage du câble et pour anticiper de futurs ajouts.
Quelles sont les erreurs à éviter à la planification de son installation fibre ?
Les erreurs fréquentes sont l’utilisation d’une gaine trop petite, le non-respect de la règle x3, et l’oubli de prévoir une marge de sécurité pour ajouter d’autres câbles dans le futur.
Peut-on réutiliser une gaine existante pour la fibre optique ?
Il est possible de réutiliser une gaine à condition qu’elle soit suffisamment large, sans angles trop serrés ni déchirures, et totalement dégagée sur toute sa longueur.
Comment reconnaître la bonne couleur de gaine pour la fibre ?
La gaine verte signale la fibre optique et le télécom. Il existe aussi des usages couleurs spécifiques à chaque opérateur (verte, blanche, bleue).
Quels sont les avantages d’un surdimensionnement de la gaine ?
Un diamètre de gaine supérieur permet d’ajouter d’autres câbles plus tard sans casser les cloisons, sécurité accrue en cas de mise à jour du réseau domestique.
