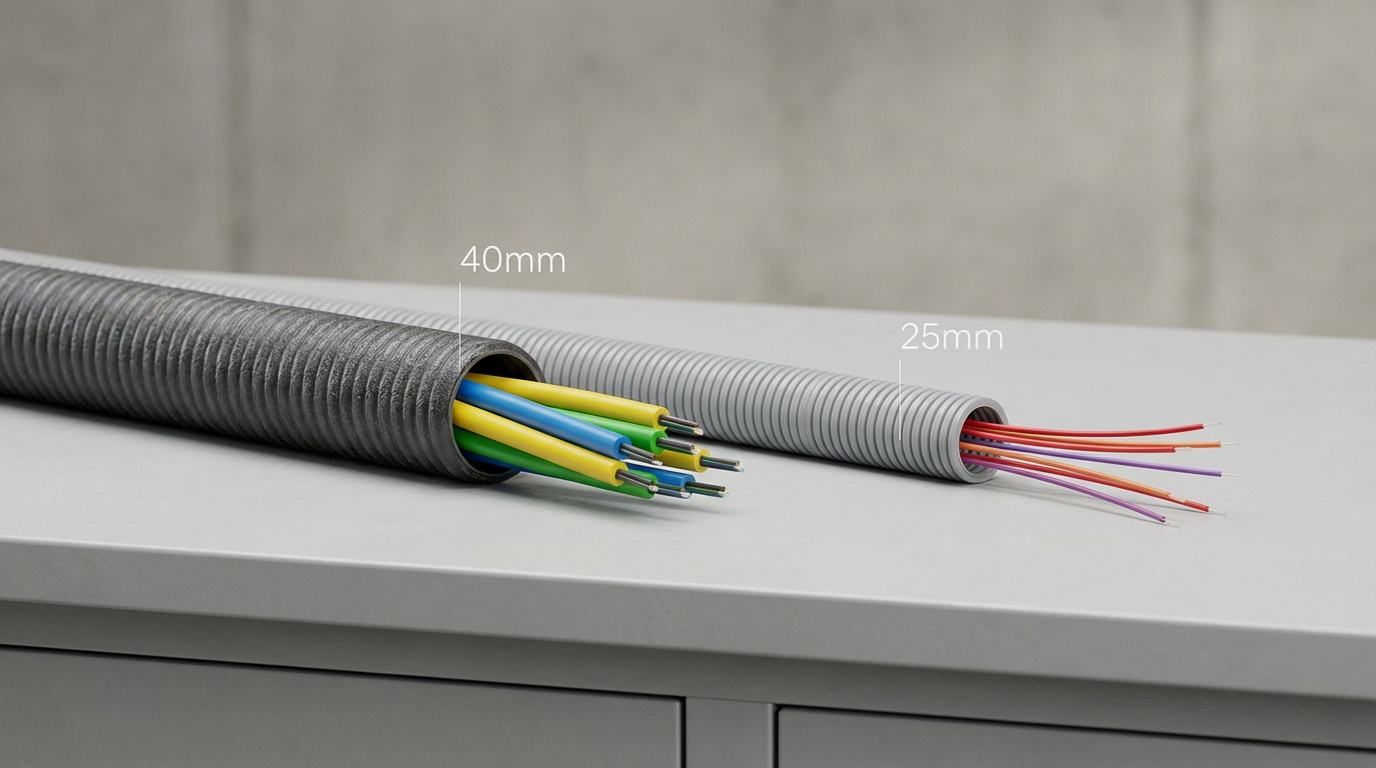

L’essentiel à retenir : pour une installation fibre réussie, on privilégie une gaine TPC de 40 mm en extérieur et une ICTA de 25 mm en intérieur. Ce choix garantit un passage fluide et facilite les interventions futures. À noter : la norme NF C15-100 impose un conduit au diamètre trois fois supérieur à celui du câble.
Vous craignez que le technicien refuse de brancher votre box à cause d’un fourreau trop étroit ou bouché ? Savoir précisément quel diamètre de gaine pour passer la fibre optique choisir, du TPC de 40 mm en extérieur à l’ICTA de 25 mm en intérieur, permet d’éviter un échec de raccordement frustrant tout en respectant la norme NF C 15-100. On vous partage nos meilleures astuces, comme la règle des tiers ou le coup de l’aspirateur, pour garantir que votre câble glisse parfaitement sans jamais s’abîmer dans les coudes de votre toute nouvelle installation.
- Quel diamètre de gaine choisir selon l’emplacement ?
- Règles techniques et normes pour un passage fluide
- Astuces pratiques pour réussir le tirage du câble
- Vérifications avant l’arrivée du technicien
Quel diamètre de gaine choisir selon l’emplacement ?
Abordons le choix du matériel selon que vous soyez dans votre jardin ou votre salon pour garantir un raccordement efficace.
Le fourreau TPC de 40 mm pour le raccordement extérieur
On utilise le fourreau TPC de 40 mm pour les parties enterrées. On se demande souvent quelle diamètre de gaine pour passer la fibre optique choisir. Sa résistance protège du poids du sol.
Le 32 mm est souvent insuffisant. Un terrain meuble peut écraser ces gaines fines. On sécurise alors l’installation pour entretenir votre maison toute l’année avec sérénité.
Il faut différencier le diamètre extérieur de l’espace utile intérieur. C’est lui qui permet au câble de glisser sans blocage lors du tirage.
Attention au terrain
Évitez le 32 mm en extérieur ; le sol écrase les conduits fins, bloquant le passage de la fibre.
Point technique
Le diamètre utile intérieur est la mesure critique pour garantir que le câble glisse sans frottement.
Les gaines ICTA de 20 à 25 mm pour le réseau intérieur
Dans les cloisons, on compare le 16, 20 et 25 mm. La gaine de 16 mm est trop juste pour la fibre moderne et manque de souplesse.
On recommande le 25 mm pour anticiper. Cela permet d’ajouter d’autres câbles plus tard sans tout casser chez vous.
« Pour l’intérieur, je conseille toujours de passer sur du 25 mm. C’est une petite différence de prix qui sauve vos futurs projets de rénovation. »
Les gaines annelées sont flexibles. Elles facilitent les tracés derrière le placo, offrant un gain de temps énorme pour la pose.
Utilisez des gaines ICTA de qualité. Cela garantit une protection durable de votre installation.
Règles techniques et normes pour un passage fluide
Une fois que l’on sait quelle diamètre de gaine pour passer la fibre optique choisir, respectez les règles de l’art pour éviter les mauvaises surprises.
Appliquer la règle des tiers de la norme NF C15-100
La norme NF C15-100 est mathématique. Le diamètre de la gaine doit être trois fois supérieur à celui du câble fibre pour rester conforme.
Cette marge évite les blocages et facilite le tirage. Une gaine trop pleine est un piège ; la fluidité est la priorité absolue.
Règle des tiers
Le conduit doit être trois fois plus large que le câble pour faciliter le passage et éviter la chauffe.
Gardez votre ligne ADSL intacte. Ne l’utilisez jamais comme tire-fil, c’est l’une des bases du bricolage.
Respecter le code couleur vert pour les télécoms
La gaine verte est réservée aux télécoms. Ce repère visuel est indispensable pour identifier les réseaux lors de futurs travaux dans votre jardin.
Le rouge sert pour l’électricité et le bleu pour l’eau. Ne mélangez pas les couleurs pour éviter toute confusion dangereuse lors des terrassements.
Sécurité
Chaque fluide possède sa couleur réglementaire pour protéger les installations souterraines.
Codes
- Vert : Télécoms
- Rouge : Élec
- Bleu : Eau
Utilisez des bouchons pour protéger les conduits. Un fourreau propre garantit un réseau qui fonctionne durablement sans encombrement extérieur.
Posez toujours un grillage avertisseur vert signalant les câbles enterrés.
- Vert : Télécoms et Fibre
- Rouge : Électricité
- Bleu : Eau potable
- Jaune : Gaz
Astuces pratiques pour réussir le tirage du câble
Les normes sont posées, mais sur le terrain, la réalité nous réserve parfois des coudes un peu trop serrés.
Anticiper le rayon de courbure et l’usage du lubrifiant
Les angles droits sont interdits. Ils bloquent l’aiguille instantanément. Pire, ils brisent la fibre. On choisit des courbes larges, peu importe quel diamètre de gaine pour passer la fibre optique vous utilisez.
Utilisez un gel lubrifiant spécifique. Ce produit réduit les frottements de manière spectaculaire. Le câble glisse alors tout seul sans forcer sur la paroi.
Les gaines fendues aident à intervenir. C’est une solution de secours pratique parmi nos outils de bricolage indispensables.
L’astuce de l’aspirateur pour passer la ficelle de tirage
Testez la méthode de l’aspirateur. Aspirez une boulette de papier reliée à un fil fin. C’est magique pour traverser une gaine vide en un clin d’œil.
Astuce
Méthode de l’aspirateur : utilisez un aspirateur pour aspirer une petite boule de papier attachée à un fil fin à travers le conduit pour créer une ligne pilote.
Les tiges en fibre de verre sont parfaites pour les longues distances. Le nylon fonctionne bien en intérieur.
Installez une ficelle de tirage robuste. Laissez-la en attente dans le conduit. Elle servira au technicien le jour J pour tirer la fibre sans encombre.
N’oubliez pas de bien attacher solidement votre tire-fil. Cela évite qu’il ne disparaisse.
Vérifications avant l’arrivée du technicien
Tout semble prêt, mais un dernier tour de piste permet d’éviter un échec de raccordement frustrant.
Déboucher un fourreau existant et vérifier l’aiguillage
Vous cherchez un conduit bouché ? On utilise parfois un simple jet d’eau pour chasser la terre accumulée. Soyez vraiment patient et méthodique durant cette petite recherche technique.
Testez le passage avec une aiguille. Si ça bloque, réparez vite. C’est une sécurité pour ne plus se demander quelle diamètre de gaine pour passer la fibre optique choisir.
Une gaine écrasée ou un coude trop serré stoppent net le technicien. Vérifiez tout deux fois pour éviter les mauvaises surprises.
Un technicien qui trouve une gaine bouchée repartira aussitôt. Prenez une heure pour tester votre aiguillage, c’est le secret d’un raccordement réussi.
Gérer le regard de branchement et le grillage avertisseur
Le regard en limite de propriété doit rester accessible et sans végétation. C’est ici que la connexion finale s’opère. Gardez cet espace bien dégagé pour le jour J.
Posez le grillage avertisseur vert à 20 cm au-dessus des fourreaux enterrés. Il protège votre installation contre les futurs coups de pelle malheureux lors de prochains travaux de jardinage.
Protégez les extrémités avec des bouchons ou du ruban adhésif solide. Cela empêche l’humidité de s’installer dans vos gaines neuves avant le passage définitif du câble de l’opérateur.
| Élément | Rôle | Recommandation |
|---|---|---|
| Regard de branchement | Point de connexion | Doit rester visible. |
| Grillage avertisseur | Signalisation | Vert à 20cm. |
| Bouchon obturateur | Étanchéité | Évite la boue. |
| Tire-fil | Aide au passage | Indispensable pour guider. |
Prévoyez un fourreau de 40 mm en extérieur et 25 mm en intérieur pour garantir un passage fluide. En adaptant la dimension de vos gaines pour la fibre, vous évitez tout blocage lors du raccordement. Finalisez vos préparatifs dès maintenant pour savourer bientôt le très haut débit.
FAQ
Quel diamètre de gaine faut-il choisir pour enterrer la fibre en extérieur ?
Pour vos travaux dans le jardin, on vous conseille vivement d’opter pour un fourreau TPC de 40 mm de diamètre. C’est le standard pour les parties enterrées, car cette gaine est assez robuste pour résister au poids de la terre et protéger efficacement votre futur raccordement.
Si vous avez un projet plus complexe avec plusieurs câbles à passer, vous pouvez même monter sur un diamètre de 50 mm. L’objectif est de garder un diamètre utile intérieur suffisant pour que le câble glisse sans aucun blocage lors de l’intervention du technicien.
Quelle taille de gaine utiliser pour passer la fibre à l’intérieur de la maison ?
Dans vos cloisons ou derrière le placo, on utilise généralement des gaines ICTA. Si une gaine de 16 mm peut techniquement suffire pour un câble seul, on vous recommande plutôt de partir sur du 20 mm ou 25 mm. Cela rend le passage beaucoup plus fluide, surtout si le cheminement dans vos murs est un peu tortueux.
Choisir du 25 mm est une excellente astuce pour anticiper l’avenir. C’est une petite différence qui vous permettra d’ajouter d’autres câbles plus tard sans avoir à tout casser, offrant ainsi une vraie flexibilité pour vos futurs projets de rénovation.
C’est quoi la règle des tiers pour le remplissage des gaines ?
D’après la norme NF C 15-100, on ne doit pas remplir une gaine à plus d’un tiers de sa capacité. C’est une règle mathématique simple : le diamètre de votre conduit doit être environ trois fois supérieur à celui du câble. Cette marge est essentielle pour éviter les échauffements et faciliter le tirage.
En respectant ce vide, vous vous assurez que la fibre ne reste pas coincée. Une gaine trop pleine est un véritable piège qui pourrait stopper net l’installation. On garde donc de la place pour garantir une fluidité parfaite lors du passage du fil.
Quelle est la couleur réglementaire pour identifier la fibre optique ?
Pour ne pas se tromper, il existe un code couleur précis : le vert est exclusivement réservé aux réseaux de communication et à la fibre. C’est un repère visuel indispensable pour tout bricoleur afin d’éviter de confondre les fourreaux lors de futurs travaux.
On fait bien attention à ne pas mélanger avec le rouge (électricité), le bleu (eau) ou le jaune (gaz). Pour une sécurité maximale, n’oubliez pas de poser un grillage avertisseur vert à environ 20 cm au-dessus de vos gaines enterrées pour signaler leur présence.
Comment s’assurer que le câble de fibre ne cassera pas dans la gaine ?
Le point critique, c’est de respecter le rayon de courbure. On bannit absolument les angles droits qui pourraient briser la fibre de verre à l’intérieur du câble. On privilégie toujours des courbes larges et douces pour que le signal circule sans aucune perte.
Pour s’assurer que tout fonctionne, on vous conseille de tester le passage avec une aiguille de tirage avant le rendez-vous officiel. Vous pouvez aussi utiliser un gel lubrifiant spécifique pour réduire les frottements et aider le câble à glisser tout seul dans le conduit.
